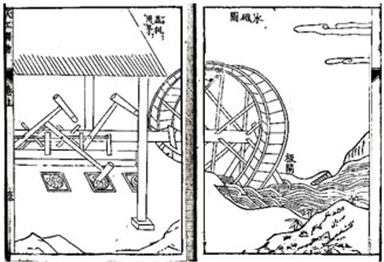

水碓duì。利用水力舂稻谷、米粉、矿粉(称水舂)和灌溉(称筒车)的工具。湍急的溪流冲动大轮,转动的轮轴利用杠杆和凸轮原理工作。徐霞客游金华时记两处水碓。此插图是一个大水轮带动四个水碓加工粮食的画面。

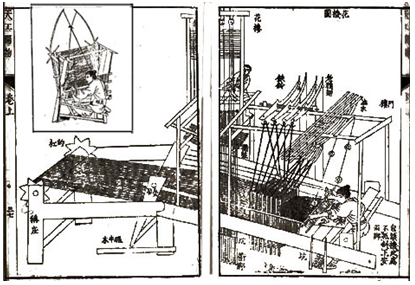

织布。右图和左图合起来是一架长一丈六尺的提花机。织素色绫绢,由一人踏织。不用提花时,另一人闲坐花楼上。织提花时,上下两人配合。左图上方叠加的小图是织绫、绢、棉布的小织机。

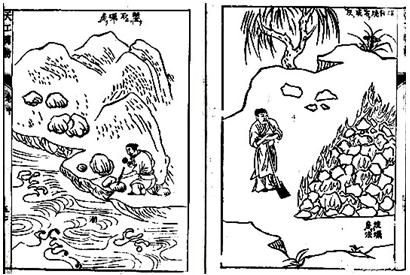

烧石灰。右图为煤饼、木柴和青石迭堆烧石灰。左图为工人凿取浙、闽、两广沿海牡蛎壳,锻烧成蛎灰。石灰和蛎灰是砌墙、嵌船缝、造纸等必用的原料。

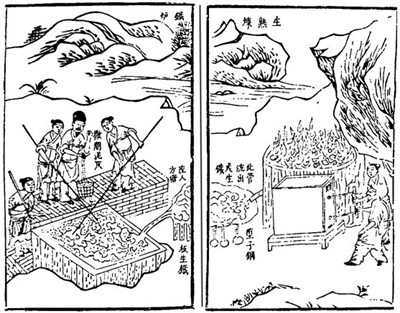

炼铁。铁分生铁和熟铁。铁炉烧后出炉的铁水是生铁,炒过的生铁是熟铁,生熟铁混合熔炼便成钢。右图为生铁水流入铸模中。左图为炒熟铁:一人将泥粉迅速撒入生铁水,两人用长长的柳木棍迅速搅拌,炒成熟铁。熟铁反复多次熔炼和锤打就成钢。《天工开物》:日本国的刀剑是经过百炼的精纯好钢。

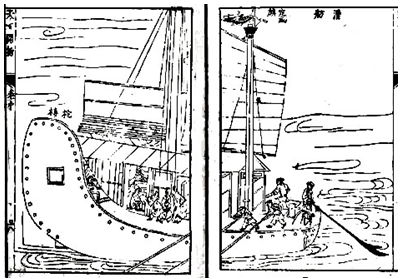

船舶。此图为运送南方大米到京城的糟舫。除海运和河运糟舫外,杂船有江汉课船,三吴浪船,浙西西安船,福建、清流梢篷船,四川八橹等船,黄河满篷梢,广东黑楼船、盐船,黃河秦船等各种船,适应各地交通运输之便。
